Exempel
För att få en bättre förståelse för hur du kan använda de olika konstruktionskoderna för att skapa geoobjekt så ges här nedan ett antal exempel.
Vi utgår från följande scenarior:
| Exempel | Rubrik | Beskrivning |
|---|---|---|
| 1 | En enkel linje | Vi har en fil med sju punkter där fyra av punkterna utgör brytpunkterna på en linje. I denna testfil ligger punktnamn och konstruktionskod i två olika attributfält. |
| 2 | Ett bågsegment | En fil med tre punkter som utgör ett bågsegment. Där finns en startpunkt (1), en mittpunkt (2) och en slutpunkt (3) för bågen. I denna testfil ligger punktnamn och konstruktionskod i samma attributfält med ett mellanslag som separator. |
| 3 | En rektangel | En linje med tre punkter där slutpunkten ska avslutas rätvinkligt för att bilda en rektangel med fyra brytpunkter. I denna testfil ligger punktnamn och konstruktionskod i två olika attributfält. |
I exemplen nedan har en .csv fil använts som indatalager. Men det går lika bra att använda en punktgeoobjektklass i en databas eller en pxy fil.
Exempel 1: En enkel Linje

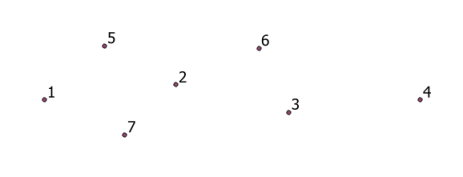

Vi har en textfil med sju punkter. Punkt 1 är startpunkten för linjen, punkt 2-3 är två brytpunkter på linjen och punkt 4 utgör slutpunkten för linjen. Punkt 5-7 är fristående punkter.

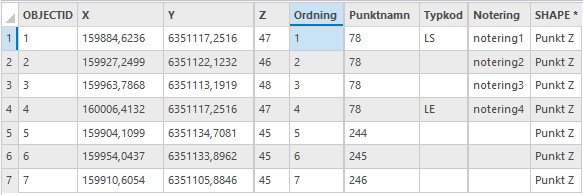

Tabellen för importfilen:
Tabellen innehåller följande fält/information:
- Ordning - Nummer som anger ordningen på linjens brytpunkter (egentligen onödig då detta fält är identiskt med OBJEKTID)
- Punktnamn - Namnet på punkten/linjen. Samma siffra indikerar att samtliga punkter är en del av samma linje
- Y, X, Z - Punkternas koordinater
- Typkod - Konstruktionskoden som talar om hur linjen ska skapas. LS = Linjens startpunkt, LE = Linjens slutpunkt
- Notering - Ett textfält med en anteckning. Om detta fält väljs att mappas som attribut för det nyskapade linjeobjektet så kommer den anteckning som står i fältet för linjens första brytpunkt att användas för det skapade linjeobjektet
Dialogen:
- Fält med objektbeteckning: Punktnamn
Detta fält innehåller siffran som anger vilka punkter som tillhör samma linje - Fält som innehåller konstruktionskoden: Typkod
Detta fält innehåller konstruktionskoden för start/slut på linjen - Konstruktionskodavskiljare: Ingen
Typkod innehåller endast konstruktionskoden och inget annat så inget värde behövs här - Sortering av punkter utifrån fältet: Ordning
Detta fält innehåller ordningen på linjens brytpunkter - Attributfält: Notering
Värdet för den första brytpunkten kommer att användas för linjen som ska skapas
Läs mer om inställningarna i dialogen.
Resultatet:

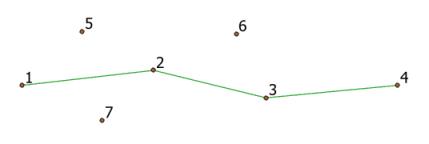

En linje mellan punkterna 1-2-3-4 har skapats.
Fältet Notering har fått värdet notering1 vilket är det värde som stod i fältet Notering för punkt 1 som är startpunkten för linjen.

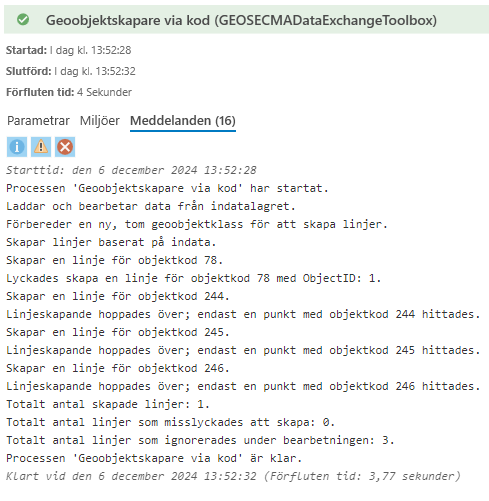

Loggen:
För att få fram loggen så tryck på Visa information längst ner i fönstret.
Av loggen så kan vi se att en linje för objektkod 78 skapades.
Men för punkterna med objektkod 244, 245 samt 246 så finns det endast en punkt per kod, därför ignorerades linjeskapandet för dessa punkter.
Exempel 2: Ett bågsegment

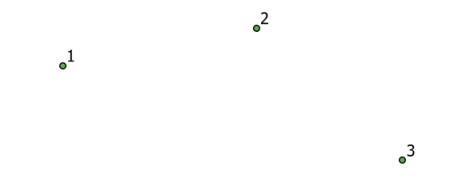

Vi har en textfil med tre punkter som utgör ett bågsegment. Där finns en startpunkt (1), en mittpunkt (2) och en slutpunkt (3) för bågen.

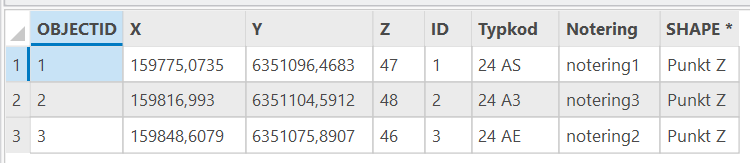

Tabellen för importfilen:
När det gäller bågar så är det viktigt att punkterna som utgör bågen kommer efter varandra i filen. Först kommer startpunkten, därefter en mittpunkt som följs av slutpunkten för bågen.
Den algoritm som används för att beräkna bågen kräver att det inte kommer några andra punkter som inte tillhör bågen mellan dessa punkter i filen!
Mittpunkten behövs för att kunna beräkna radien för bågen.
I det här exemplet så ligger både punktnumret och typkoden i samma fält, kolumnen Typkod. Ett mellanslag separerar konstruktionskoden från objektbeteckningen.
Dialogen:
- Fält med objektbeteckning: Typkod
Detta fält innehåller siffran som anger vilka punkter som tillhör samma linje - Fält som innehåller konstruktionskoden: Typkod
Detta fält innehåller konstruktionskoden för start/slut på linjen - Konstruktionskodavskiljare: Mellanslag
Fältet Typkod innehåller både objektbeteckning samt konstruktionskoden med ett mellanslag som separator - Sortering av punkter utifrån fältet: OBJECTID
Detta fält innehåller ordningen på linjens brytpunkter - Attributfält: Notering
Värdet för den första brytpunkten kommer att användas för linjen som ska skapas
Resultatet:

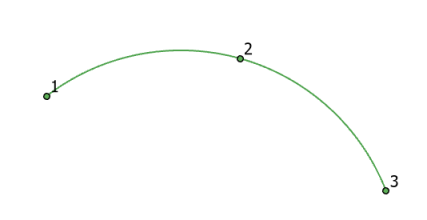

En båge mellan punkt 1-3 har skapats.

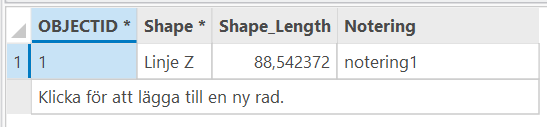

Fältet Notering har fått värdet notering1 vilket är det värde som stod i fältet Notering för punkt 1 som är startpunkten för linjen.

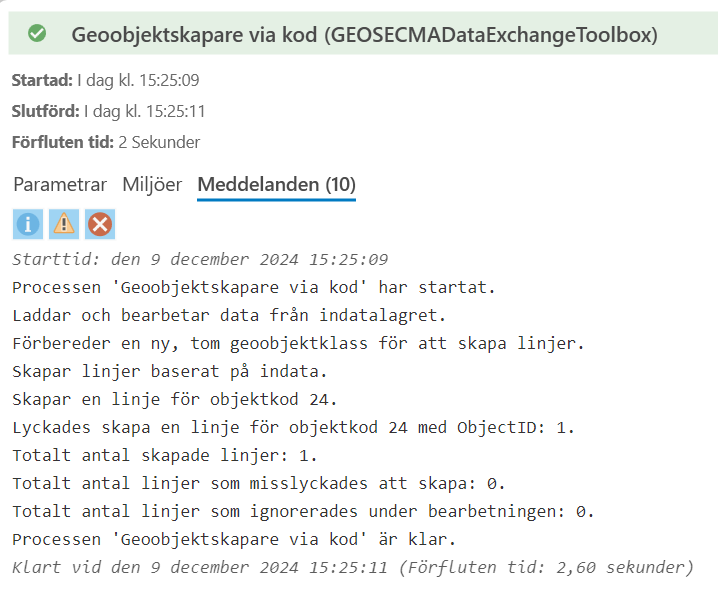

Loggen:
För att få fram loggen så tryck på Visa information längst ner i fönstret.
Loggen visar att en linje skapats för objektkod 24.
Exempel 3: En rektangel

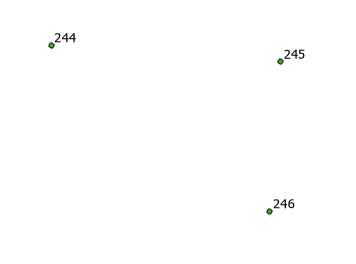

Vi har en textfil med tre punkter. Dessa tre punkter utgör tre av fyra brytpunkter i en rektangel där sista segmentet ska avslutas vinkelrätt så att en rektangel bildas.
Tabellen för importfilen:
Tabellen innehåller följande fält/information:
- ID - Namnet på linjen. Samma siffra indikerar att samtliga punkter är en del av samma linje
- Y, X, Z - Punkternas koordinater
- Typkod - Konstruktionskoden som talar om hur linjen ska skapas. LS = Linjens startpunkt, BC = Kvadratiskt avslutning (avsluta vinkelrät)
- Notering - Ett textfält med en anteckning. Om detta fält väljs att mappas som attribut för det nyskapade linjeobjektet så kommer den anteckning som står i fältet för linjens första brytpunkt att användas för det skapade linjeobjektet
Dialogen:
- Fält med objektbeteckning: ID
Detta fält innehåller siffran som anger vilka punkter som tillhör samma linje - Fält som innehåller konstruktionskoden: Typkod
Detta fält innehåller konstruktionskoden för start/slut på linjen - Konstruktionskodavskiljare: Ingen
Typkod innehåller endast konstruktionskoden och inget annat så inget värde behövs här - Sortering av punkter utifrån fältet: OBJECTID
Detta fält innehåller ordningen på linjens brytpunkter - Attributfält: Notering
Värdet för den första brytpunkten kommer att användas för linjen som ska skapas
Resultatet:

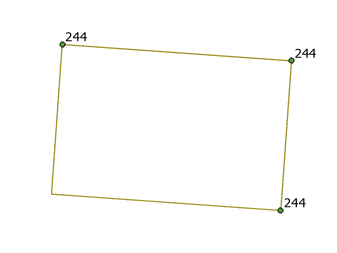

En rektangel skapas med en fjärde brytpunkt med en vinkelrät avslutning.
Fältet Notering har fått värdet notering1 vilket är det värde som stod i fältet Notering för punkt 1 som är startpunkten för linjen.

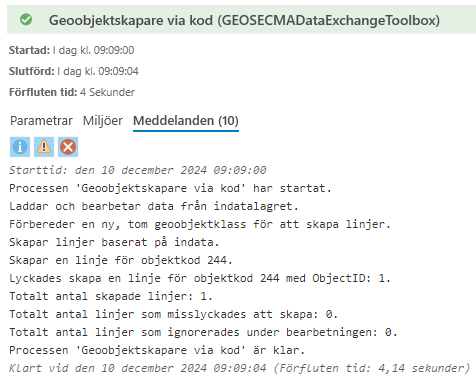

Loggen:
För att få fram loggen så tryck på Visa information längst ner i fönstret.
Loggen visar att en linje skapats för objektkod 244.
