Fasadmått

Hoppa till: | Skapa fasadmått | Ta bort fasadmått | Uppdatera fasadmått |

Fasadmått används i nybyggnadskartan för att ange måtten på byggnader och fastighetsgränser. De kan också användas för att mäta avståndet från en byggnad till andra objekt som vägar eller andra fastigheter.

Du kan med hjälp av verktyget definiera dina egna mått i kartan genom att rita ut dem, men du kan också sätta ut mått för befintliga linjer eller ytobjekt i kartan.

Fasadmåtten sparas i ditt projekts standardgeodatabas som en linjegeoobjektsklass och kommer att läggas till som ett eget lager "Fasadmått" i kartan. Lagret laddas med en fördefinierad symbologi.

Skapa fasadmått

Hoppa till: | Ta bort fasadmått | Uppdatera fasadmått |

Verktyget Fasadmått hittar du i menyn Karta+, i gruppen Verktyg.

Du kan antingen skapa en linje i kartan (Linjeslutpunkt) eller använda ett befintligt objekt.

Linjeslutpunkter

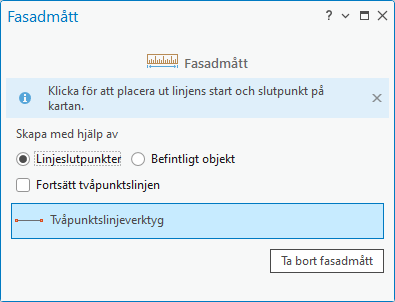

1. Verifiera att valet Linjeslutpunkter är valt under "Skapa med hjälp av"
2. Klicka i kartan för att sätta ut linjens start- och slutpunkt.

Befintligt objekt

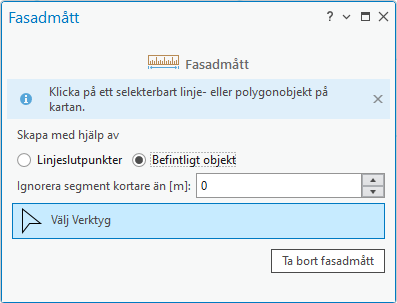

1. Under Skapa med hjälp av, markera alternativet Befinligt objekt
2. Klicka på ett linje- eller ytobjekt i kartan för att sätta ut mått längs med varje segment för objektet.

Ta bort fasadmått

Hoppa till: | Skapa fasadmått | Uppdatera fasadmått |

Du kan ta bort alla fasadmått i kartan via knappen Ta bort fasadmått i dialogen.

Om du endast vill radera ett specifikt mått i kartan, selektera det och ta bort det. Du kan också selektera raden i attributtabellen och ta bort raden.

Uppdatera fasadmått

Hoppa till: | Skapa fasadmått | Ta bort fasadmått |

Fasadmått består av ett linjeobjekt och en etikett (måtten). Det går att göra eventuella justeringar av linjen via symbologi dialogen eller av etiketterna via etikettegenskaperna.

Några förslag på ändringar som kan göras hittar du nedan.

Ändra linjens tjocklek

Linjen är uppbyggd av en Formmarkör som är placerad i båda ändarna av linjen.

För att ändra linjens tjocklek så kan du testa att ändra antingen konturbredden eller storleken.

Detta gör du genom att:

1. Markera symbolen i Innehållsfönstret för att öppna Symbologi fönstret.
2. Gå till Egenskaper
3. Tryck på ikonen "Lager"
4. Expandera Utseende
5. Ändra värdet för antingen fältet Konturbredd eller Storlek
6. Verkställ

Ändra storleken på etiketterna

1. Markera lagret Fasadmått i Innehållsfönstret
2. Gå till fliken Etikettering
3. I gruppen Textsymbol, använd tillgängliga verktyg för att ändra storlek, teckensnitt etc.

Konvertera etiketter till text

Om du vill ha större kontroll av placeringen av måtten så kan du konvertera etiketterna till text eller grafik.

1. Högerklicka på lagret Fasadmått i Innehållsfönstret
2. Konvertera etiketter > Konvertera etiketter till text...
3. Välj exempelvis att skapa ett textgeoobjektslager i din standardgeodatabas
