Från och med införande av Gaida Karta (11.3 SP3) får alla kunder de nya projektmallarna med den nya stilsättningen. Förutsättningar gås igenom under förstudien.

För kunder som installerar Gaida SBI men som har GEOSECMA Karta kan övergången till Gaida Karta och anpassning till HMK göras av er själva enligt denna beskrivning eller vid behov ta hjälp av en verksamhetsspecialist. Skicka då ett email till confirmation@sokigo.com.


Bakgrund

Lantmäteriet publicerade under våren 2025 en ny version av HMK Kartografi, som syftar till att modernisera och harmonisera kartografisk utformning inom svensk geodataproduktion.

Rekommendationerna tar ett helhetsgrepp på hur information i primärkartan bör presenteras – med särskilt fokus på tydlighet, enhetlighet och användbarhet i både tryckta och digitala miljöer.


Mål

Målet med anpassningen är att:

  • Skapa projektmallar som bättre följer aktuella kartografiska standarder och stödjer användaren i att leverera kartprodukter med hög kvalitet.
  • Underlätta samskapande och delning av kartdata mellan olika kommunala aktörer och myndigheter.
  • Säkerställa att Gaida Karta fortsatt stödjer god visuell kommunikation och är ett framtidssäkrat system även i ett förändrat kartografiskt landskap.

Observera att denna förändring inte är tvingande.

Har ni egenskapade projektmallar och en stilsättning som redan uppfyller era behov, kan ni givetvis välja att fortsätta använda dem. De nya mallarna är tänkta som ett rekommenderat alternativ – ett stöd för er som vill alignera er kartproduktion med Lantmäteriets riktlinjer enligt HMK Kartografi 2025.


Detta finns tillgängligt och kan laddas ner:

  • Ny stilfil, GaidaKarta.stylx med alla HMK-stilar: Stylx.zip
  • Projektmallarna (Ajourhållning, Nybyggnadskarta och Grundkarta) är från och med 11.3 SP3 uppdaterade med de nya stilarna. Referensskala: 1:1000: Projektmallar.zip
  • Lyrx-filer för Primärkarta, Primärkarta gråskala, Grundkarta och Nybyggnadskarta: Lyrx.zip
  • CAD-filer (Konverteringstabeller, seedfil/CADmall, shx samt beskrivning). HMK symbolik anpassad för CAD-filerna: GAIDA CAD.zip
  • CAD-filer för den symbologi som används i GEOSECMA: GEOSECMA CAD.zip

Generellt: Alla lager har samma linjetjocklek (0,18 mm) och färgen är svart och/eller nedtonad grå, om inte HMK 2025 anger annat.

Här kan du ladda ner hela zip filen med samtliga filer ovan: Nedladdningspaket.zip

Varje zip fil innehåller en beskrivning av innehållet.


Gaida stilsättning enligt HMK 2025

Byggnadsdel

Den största förändringen är symbolsättningen för lagret Byggnadsdel.

För lagret är värdena från byggnadsändamål och insamlingsläge sammanslagna. Lagret ”Byggnadsverk under mark” är en kopia av byggnadsdel, filtrerad med en definitionsfråga.

Det finns en alternativ klassisk stilsättning som använder takbeteckningarna och färgsättningen enligt HMK 2025 baseras på byggnadsändamål.

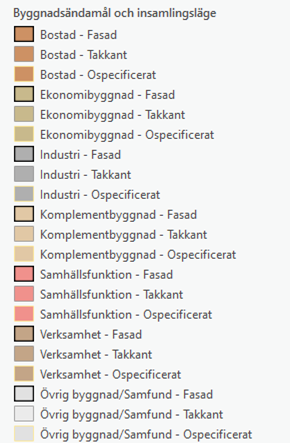

bostad1

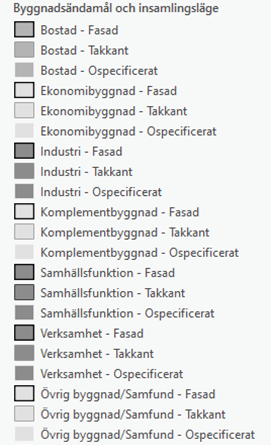

bostad2


Transport

Nytt lager: väg, yta

vag-yta


Följande lagers symbologi är uppdaterad enligt HMK 2025:

  • Gränslinje
  • Rättigheter punkt (färg + nedtonad)
  • Rättigheter gränslinje (färg + nedtonad)
  • Rättigheter (färg + nedtonad)
  • Andra områden gränslinje
  • Andra områden
  • Administrativt område
  • Fastighet
  • Kartografi, linje, bebyggelse
  • Byggnad, linje
  • Byggnadsdel (färg + nedtonad)
  • Byggnadstillbehör, linje
  • Byggnadstillbehör, yta
  • Markanordning, punkt
  • Markanordning, linje (färg + nedtonad)
  • Markanordning, yta
  • Anläggning, punkt
  • Anläggning, linje
  • Anläggning, yta (färg + nedtonad)
  • Hydrografianläggning, punkt
  • Hydrografianläggning, linje
  • Hydrografianläggning, yta
  • Kartografi, punkt, fornminne
  • Fornminne, punkt
  • Fornminne, linje
  • Fornminne, yta
  • Höjdkurva (brun)
  • Höjdkurva (grå)
  • Terrängpunkt (färg + nedtonad)
  • Terränglinje
  • Kartografi, linje, höjd (färg + nedtonad)
  • Ledningsanordning (färg + nedtonad)
  • Ledningsanläggning (färg + nedtonad)
  • Ledning, linje (färg + nedtonad)
  • Ledning, yta
  • Byggnadsverk
  • Ledning
  • Servisledning
  • Kartografi, punkt, mark och vatten (färg + nedtonad)
  • Vatten, punkt (färg + nedtonad)
  • Vatten, linje (färg + nedtonad)
  • Vattenkonstruktion, linje (färg + nedtonad)
  • Vattenkonstruktion, yta (färg + nedtonad)
  • Mark, punkt (färg + nedtonad)
  • Markkantlinje (färg + nedtonad)
  • Marktäcke, yta, endast skogsmark, odlad mark, öppen mark, övrig mark och vatten (färg + nedtonad)
  • Stompunkt
  • Stomnätspunkt, plan
  • Stomnätspunkt, höjd
  • Punktobjekt vid väg
  • Övrig väg, mittlinje
  • Väg, mittlinje
  • Väganordning, linje
  • Vägkant, linje
  • Spårtrafik, linje
  • Spåranordning, linje


Lager med nya/ändrade subtyper:

  • Ledning: Fjärrkyla
  • Servisledning: Fjärrkyla
  • Ledning, linje: Övrigt
  • Ledningsanläggning: Övrigt
  • Ledningsanordning: Övrigt, Elanordning, Teleanordning, KabelTVanordning, Dataanordning och Optoanordning

För Rättighetslagren har texten GA ändrats till Gemensamhetsanläggning. Texten är endast ändrad som etikett (ej i subtyperna eller databasen).

Geoobjektsmallar som har ändrats:

  • Bostad
  • Ekonomibyggnad
  • Industri
  • Komplementbyggnad
  • Samfund
  • Samhällsfunktion
  • Verksamhet
  • Övrig byggnad


Geoobjektsmallen Övrig byggnad

Highlightade attribut:

  • Insamlingsläge
  • Under markytan

Viktiga Attribut:

  • Byggnadsändamål
  • Insamlingsläge
  • Nybyggnadsår
  • Status


Ny geoobjektmall:

  • Byggnadsverk under mark

Highlightade attribut:

  • Insamlingsläge
  • Under ytan

Viktiga attribut:

  • Under markytan
