Geoobjekt utifrån kod

Hoppa direkt till: | Hitta verktyget | Arbetsflöde | Dialogen | Exempel |

Vid inmätning i fält så mäts individuella punkter in som kan användas för att konstruera komplexa objekt. Vissa fältinstrument lagrar de individuella punkterna och ger användaren möjligheten att lagra information kring hur punkterna är kopplade med varandra med hjälp av konstruktionskoder.

Gaida Karta kan använda dessa konstruktionskoder för att generera linjer och ytor utifrån dessa filer när filen har lagts till i kartan.

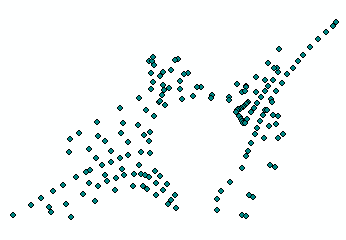

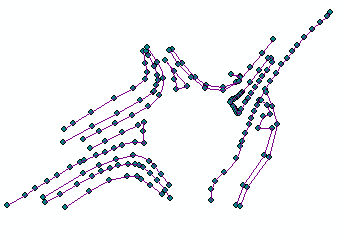

Före: Efter:

Tre uppgifter behöver finnas i filen för att det ska gå att skapa linjer:

• Det ska gå att identifiera vilka punkter som tillhör vilken linje eller polygon
• Det ska gå att se i vilken ordning punkterna kommer
• Det ska gå att se hur punkterna kopplas ihop, ska det vara med ett rakt segment eller bågsegment

Konstruktionskoderna som har denna information kan antingen ligga i samma attribut som punkt identifieraren eller definieras som ett separat attribut.

Hitta verktyget

Geoobjekt utifrån kod finns i menyn Dela, i gruppen Datatutbyte.

Arbetsflöde

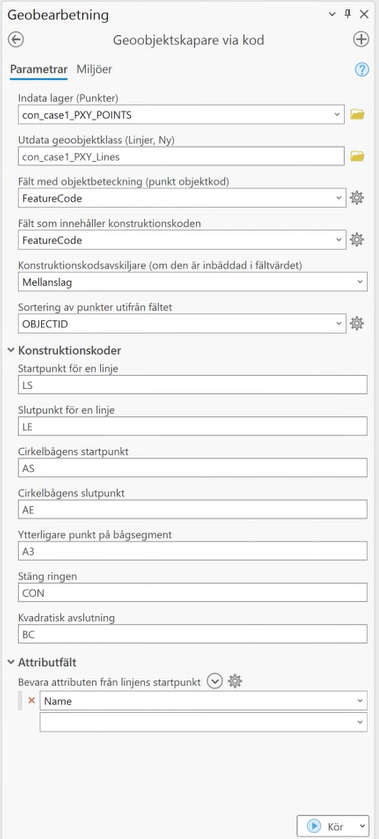

Dialogen

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Bild siffror	Namn	Beskrivning
	Hjälp för verktyget	Klicka på frågetecknet för att få upp ett fönster med en förklaring om verktyget. Här finns också en länk till hjälpen.

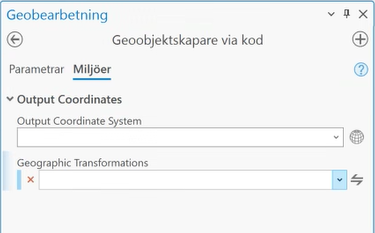

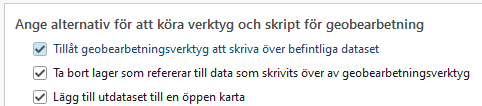

	Miljöer	I denna flik kan du ställa in ett koordinatsystem i utdata om du önskar transformera de linjer som skapas
	Indata lager	Välj ett punktlager i listan (listan filtreras till de punktlager som är tillagda i kartan) eller tryck på mappikonen till höger för att välja en punktgeoobjektsklass från en annan datakälla. Om det valda lagret har en selektering så visas antal selekterade objekt, verktyget kommer då endast att köras för de selekterade objekten
	Utdata geoobjektklass	Det namn du vill ge den geoobjektsklass där de skapade linjeobjekten ska lagras. Som standard lagras linjerna i en geoobjektklass i projektets standardgeodatabas. Om du vill ändra datakälla, tryck på mappikonen till höger för att välja en annan datakälla
	Fält med objektbeteckning	Välj det fält i indatalagret som kan användas för att identifiera vilka punkter som tillhör samma linje. Tryck på kugghjulet för att ändra sortering och/eller växla mellan att se fältnamn/fältalias.
	Fält med konstruktionskod	Välj det fält i indatalagret som innehåller konstruktionskoden som definierar hur linjen ska skapas. Tryck på kugghjulet för att ändra sortering och/eller växla mellan att se fältnamn/fältalias.

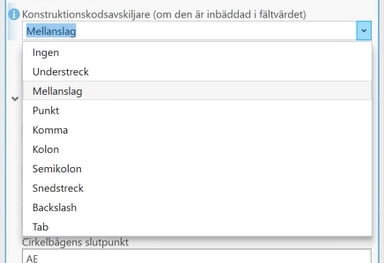

	Avskiljare	Välj vilket tecken det är som avgränsar konstruktionskoder inbäddade i attributvärdena
	Fält för sortering av punkter	Välj vilket fält som ska bestämma ordningen på punkterna. Standard är fältet OBJECTID. Tryck på kugghjulet för att ändra sortering och/eller växla mellan att se fältnamn/fältalias.
	Startpunkt för en linje	Konstruktionskod som indikerar startpunkten för en linje (standard: LS)
	Slutpunkt för en linje	Konstruktionskod som indikerar slutpunkten för en linje (standard: LE)
	Cirkelbågens startpunkt	Konstruktionskod som indikerar startpunkten för en båge (standard: AS)
	Cirkelbågens slutpunkt	Konstruktionskod som indikerar slutpunkten för en båge (standard: AE)
	Ytterligare punkt på bågsegment	Konstruktionskod som anger en ytterligare punkt längs bågsegmentet (standard: A3)
	Stäng ringen	Konstruktionskod som anger att linjen ska stängas till en ring (standard: CON)
	Kvadratisk avslutning	Konstruktionskod som anger att formen ska avslutas genom att de sista två segmenten bildar en rätvinklig avslutning (standard: BC)
	Attributfält	De valda attributfälten kommer att läggas till i utdata. Attributvärden från linjens startpunkt kommer att kopieras till den genererade linjen. Om inget fält väljs så kommer utdatageoobjektsklassen endast att innehålla OBJECTID och SHAPE. Tryck på kugghjulet för att ändra sortering och/eller växla mellan att se fältnamn/fältalias.
