Byggnadssymbol
Med hjälp av redigeringsverktyget Byggnadssymbol så kan du med automatik skapa en byggnadsymbol till din byggnad som följer HMKs handbok för kartografi.
Byggnadssymboler kan skapas för byggnader i lagren:
- Byggnadsdel (MAP_BUILDINGPART)
- Byggnadstillbehör, yta (MAP_BUILDINGEXTENSION)
Denna begränsning försvinner från version 11.3 SP3.
Från denna version så kan byggnadssymboler skapas för alla polygon samt linje lager.
Skapa byggnadssymbol

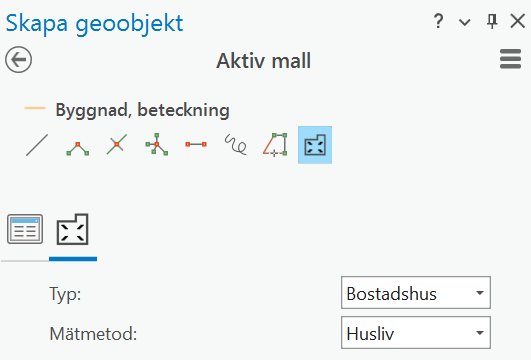

- Välj geoobjektsmall att använda, exempelvis mallen Byggnad, beteckning
- Öppna mallen och aktivera verktyget Byggnadssymbol
- Välj Typ och Mätmetod
- Vänsterklicka i den byggnad där byggnadssymbolen ska skapas
Om du har en byggnad vald när du väljer redigeringsverktyget Byggnadssymbol så kommer byggnadssymbolen att skapas med automatik på den valda byggnaden. Om du behöver ändra typ och/eller mätmetod, använd ångra, ställ in rätt typ och mätmetod och klicka i byggnaden för att skapa en ny byggnadssymbol.
Uppdatera
För att ändra typ och/eller mätmetod.
- Ta bort den befintliga byggnadssymbolen, alternativt använd ångra
- Skapa en ny byggnadssymbol - se arbetsflöde för skapa byggnadssymbol
Modifiera
Byggnader kan vara komplexa objekt. Programmet försöker så gott den kan hitta en rektangel inom byggnaden att använda för att sätta ut byggnadssymbolen.
Men beroende på hur husets geometri ser ut så kanske placeringen av byggnadssymbolen inte blir helt perfekt. I det fallet så går det att göra en manuell justering.
Modifiera brytpunkter för byggnadssymbolen
- Välj byggnadssymbolen
- I menyn Gaida Karta, tryck på Modifiera
- I Modifiera panelen, tryck på Brytpunkter
- Flytta brytpunkterna till önskat läge
- Spara redigeringarna
Dela upp byggnadssymbolen i fristående linjer
Om byggnadssymbolen består av mer än en linje, exempelvis för typen Bostadshus eller Kyrka, så skapas ett flerdelsobjekt (multipart). För att få full kontroll på geometrin för byggnadssymbolen i det fallet så går det att dela upp byggnadssymbolen så att varje delobjekt blir ett eget objekt. Då går det att modifiera varje objekt var för sig.
För att dela upp ett "flerdelsobjekt" används verktyget Dela upp som ligger i gruppen Fördela.
- Välj den byggnadssymbol som ska delas upp
- Tryck på Modifiera i menyn Gaida Karta
- I fönstret Modifiera objekt, i gruppen Fördela, tryck på Dela upp

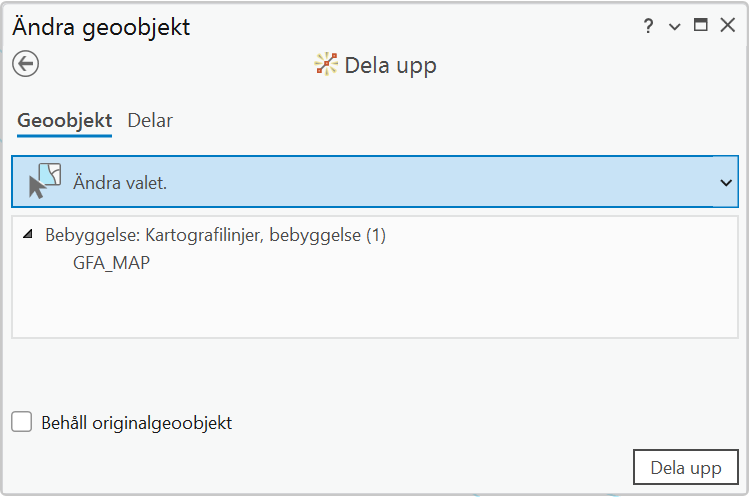

- Fönstret Dela upp öppnas.
Verifiera att rätt objekt är valt (ditt valda objekt kommer att skilja sig från bilden nedan som endast visar ett exempel).
Tryck på Dela upp längst ner till höger
- Modifiera linjerna var för sig, exempelvis genom att ta fram och modifiera brytpunkterna för en specifik linje eller ta bort en specifik byggnadssymbol
