Justera parametrar före import av rörinspektion

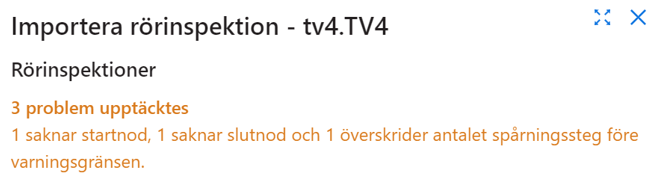

Sammanfattning av eventuella problem efter analys
När analysen är klar får du en sammanställning av de eventuella fel som upptäckts.
Överskrider antalet spårningssteg
Oftast sker en inspektion mellan två brunnar. Tillfällen när inspektionen passerar fler brunnar skulle kunna vara då man passerar en sträcka där lagning skett. Meddelandet om att inspektionen överskrider antalet spårningssteg är endast en varning och inget som behöver åtgärdas före import. Hur många steg som ska accepteras utan varning ställs in under inställningar.

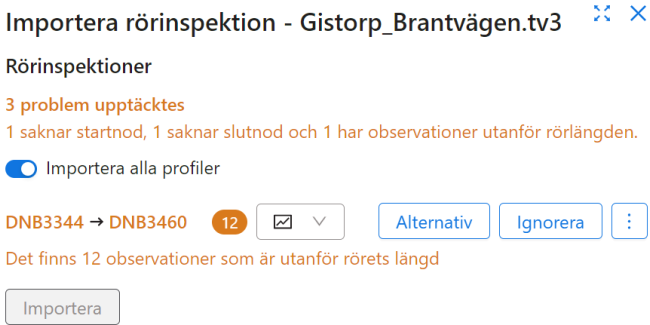

Har observationer utanför rörets längd
Detta fel får du om måttangivelserna för observationerna är felaktiga (eller om inspektionen inte skett längs närmaste vägen mellan start- och slutbrunn) så att avståndet från startbrunn till observation överstiger avståndet till slutbrunnen.
Saknar start- eller slutnod
Om en inspektion saknar start- eller slutnod ser du var i inspektionen noden saknas i respektive sammanställning.
För att lägga till en saknad nod (eller välja en alternativ väg mellan startnod och slutnod) gör följande:

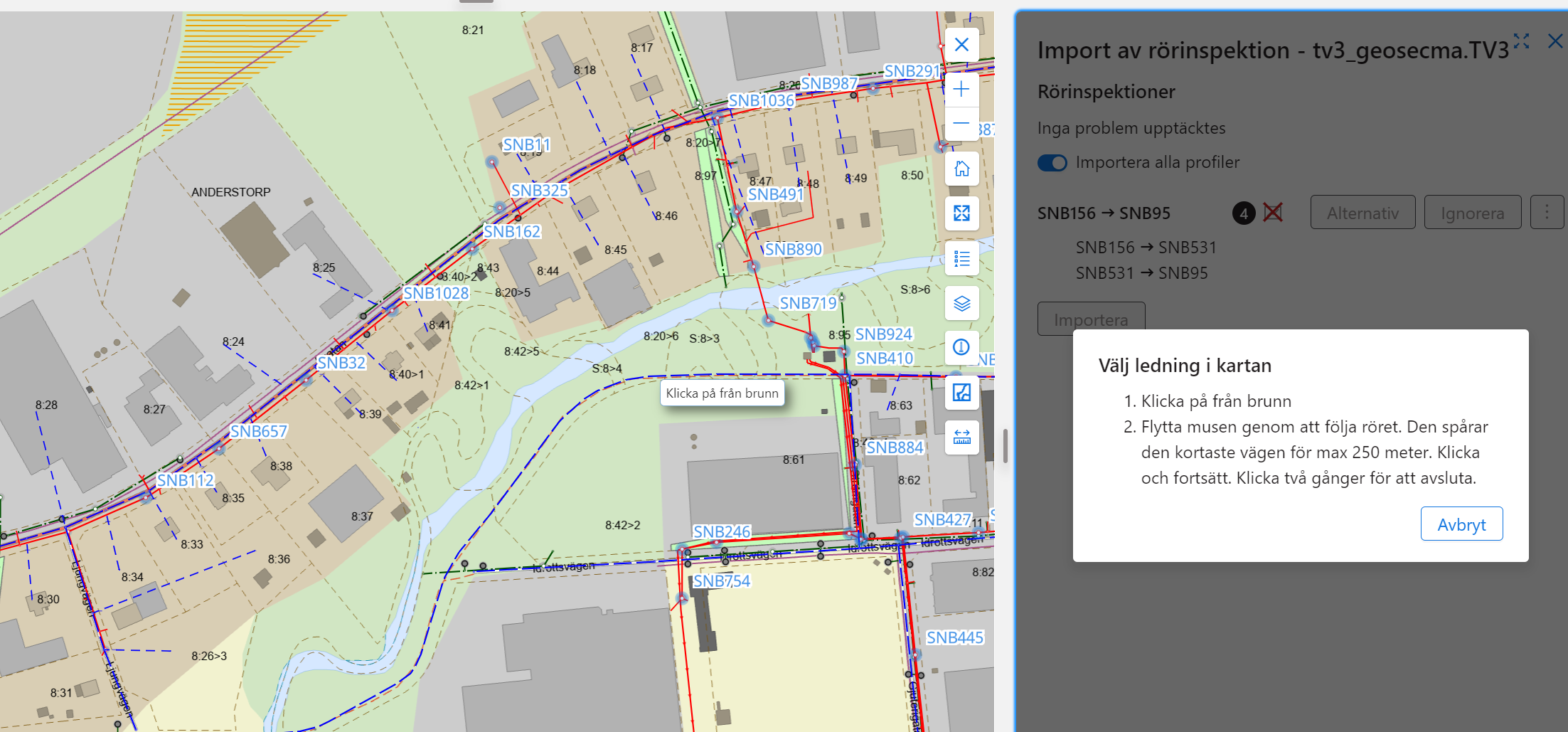

Klicka på Alternativ till höger om importen.
Ändbrunnarna tänds i kartan.

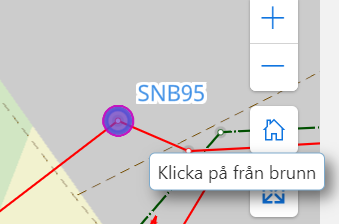

Klicka på den av brunnarna som inspektionen startat vid.
Spåra längs med ledningen där inpektionen skett. Klicka på de brunnar som passerats och klicka två gånger på inspetionens slutbrunn för att färdigställa.
Brunnarnas namn syns i kartan i det närområde där du håller muspekaren.

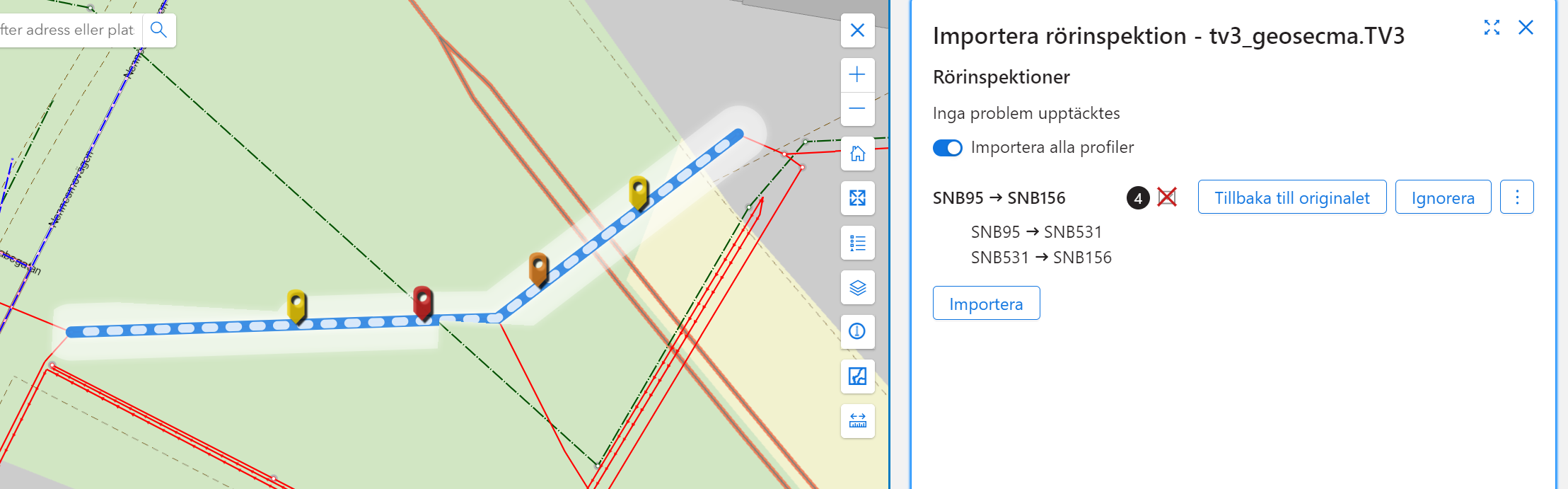

När du färdigställt ändringen uppdateras sammanfattningen med startbrunn, slutbrunn och eventuella brunnar som passerats. Observationerna placeras ut längs den inpekterade sträckan utifrån deras avstånd från startbrunnen (hämtas från tv-filen). När du gjort en manuell förändring kan du alltid gå tillbaka till ursprungsalternativet via Tillbaka till originalet.
Byt inspektionsriktning
Du byter enkelt inspektionsriktning genom att klicka på Byt från/till brunn. Observationerna kommer då också att placeras om i kartan då observationerna utgår från startbrunnen.
Importera profiler

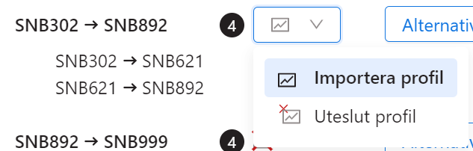

Du kan välja om du vill importera profilerna eller inte. Längst upp ställer du in standardvalet (default är att importera alla profiler) men du kan välja individuellt för varje enskild profil genom att klicka på profilverktyget på de inspektioner där profiler finns (de inspektioner som saknar profiler är markerade med ett rött kryss).
