Import av planer

Syfte: Import av planer med rätt placering av planbestämmelser.

Område: Import av planer i GEOSECMA Fysisk planering 10.9.1

Senast uppdaterad: 2025-05-19

Hoppa till: | Import av planer | Export av planer | Plan jämförelse | Kända differenser |

Bakgrund

Det .json format som används för att utbyta detaljplaner mellan olika system och som följer LMs informationsmodell tillåter inte detaljerad information gällande placering av planbestämmelser (text), den fokuserar endast på planinformation.

Detta har orsakat att planer som utbyts mellan olika programvaror inte ser likadana ut i båda programmen.

För att kunna utbyta planerna med bibehållet utseende mellan GEOSECMA Fysisk planering och Fokus Detaljplan så har vi tagit fram en ny schemafil som innehåller placeringen av textbestämmelserna. Den kompletterande symbologifilen har fått namnet *.symb.json.

Vid export av en plan skapas denna fil i samma mapp som den exporterade planfilen (.json).

Vid import av en plan så läser importrutinen den kompletterande symbologifilen och använder denna vid placering av de importerade planbestämmelserna (texter).

Med hjälp av denna fil så kommer ni att få en plan som efter import har samma placering av planbestämmelserna som i ursprungsprogrammet.

Några differenser kommer det dock alltid att finnas, dessa kan du läsa mer om nedan.

Import av planer

För att importen ska fungera så måste den exporterade planen samt symbologifilen ligga i samma mapp och ha samma namn.

Om mappen inte innehåller kompletteringsfilen med symbologin så kommer loggen att ge en varning om detta som säger:

Planbestämmelsernas symbolfil finns inte, så standardplacering av bestämmelsetexter kommer att användas.

Importen kommer då inte att hantera placeringen av bestämmelserna.

Export av planer

Tilläggsfilen kommer att skapas i samma mapp som den exporterade json filen med namnstrukturen namn.symb.json.

Plan jämförelse

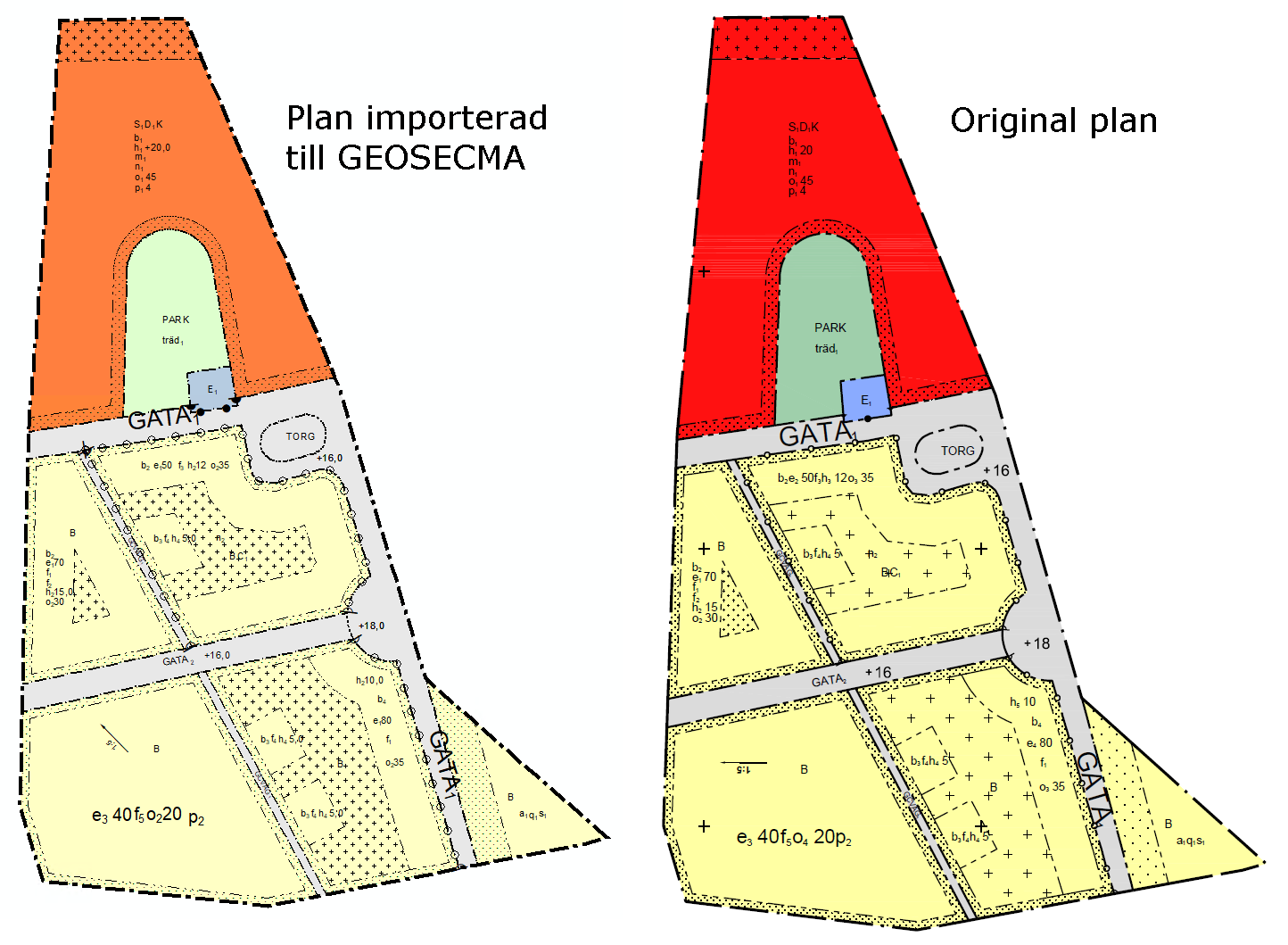

Nedan visas ett exempel på hur en plan kan se ut efter att den importerats till GEOSECMA Fysisk planering med hjälp av den nya symbologifilen.

Planen till vänster visar hur planen ser ut efter import. Planen till höger visar originalplanen i det program som planen skapades i.

Kända differenser

Den nya symbolfilen sparar placeringen av textbestämmelserna vid utbyte av planer mellan programmen.

Men det kan finnas andra skillnader i planens utseende när du jämför samma plan i två olika planprogram. Detta beror på att det inte finns några fastställda riktilinjer från Boverket som i detalj styr en plans utseende och därför finns det skillnader i hur symbologin för en plan hanteras i olika program.

Eftersom det inte finns några regler som styr utseendet så kan också användaren göra egna anpassningar.

Några kända differenser listas nedan med information kring varför skillanden uppstår och i det fall det går, hur du kan modifiera utseendet om så önskas.

Färg

Varje planprogram har sin egen standardinställning för vilka färger som ska användas för att representera de olika användningsbestämmelserna. Därför kan färgerna variera.

Den färg som används lagras inte i symbologifilen utan det är programmets standardinställning som används. Färgen går i GEOSECMA Fysisk planering att justera via Redigera Planbestämmelser.

• Öppna Redigera planbestämmelser
• Sök fram och markera den bestämmelse du önskar modifiera
• På högersidan tryck på Ändra symbol för att modifiera ytans färg

Symbologi ytor

På samma sätt som med färgen ovan så hanteras även symbologin för egenskapsytor olika i olika planprogram. Därför kan även egenskapsytor som exempelvis prickmark och kryssmark variera i utseende.

Symbologin för ytan går i GEOSECMA Fysisk planering att justera via Redigera Planbestämmelser.

• Öppna Redigera planbestämmelser
• Sök fram och markera den bestämmelse du önskar modifiera
• På högersidan tryck på Ändra symbol för att modifiera ytans symbologi.

Symbologi gränslinjer

Varje planprogram har sin egen standardinställning för hur planens gränslinjer ser ut.

GEOSECMA Fysisk planering grundar utseendet på gränserna efter HMK.

Utseendet på plangränserna ingår inte i symbolfilen eller planfilen men går att justera om så önskas.

Se guiden "Uppdatera symbolik för gränser" bland supportguiderna (skrolla längst ner på sidan)

Decimalvärden för parameter

GEOSECMA Fysisk planer har idag en logik gällande följande parametrar : {..Höjd..}, {..Djup..}, {..Bredd..}, {..Längd..} där vi alltid lägger till en nolla efter decimal separatorn om en sådan saknas.

Därför kommer exempelvis höjdvärden som i original planen från Fokus visar höjdvärdet som ex. 18 att i GEOSECMA Fysisk planering att visas som 18,0.

Vi kommer att undersöka möjligheten att ändra denna logik till en kommande version.

Du kan själv också modifiera bort decimalen genom att redigera beteckningen i kartan.

Indexering egenskapsbestämmelse

För bestämmelser med indexering så kan det också skilja mellan olika planprogram hur detta hanteras.

Exempelvis egenskapsbestämmelsen för Utnyttjandegrad.

I GEOSECMA så hanterar vi bestämmelsen på följande sätt:
e 'indexeringssiffra ex 1, 2' 'variabel'

Exempelvis för bruttoarea så kan det i kartan visas: "e₁ 50" och "e₁ 70". Där indexeringen är samma men med olika variablar.

Fokus detaljplan har dock ett annat sätt att hantera indexeringen då de sätter ett nytt index för varje parameter.
Så i Fokus visas det istället som "e₁" och "e₂". Om bestämmelsen har samma bestämmelsekod i Boverkets planbestämmelsekatalog så importerar vi bestämmelsen med samma index och skiljer dem genom att visa variabeln i beteckningen i kartan.

Följaktligen så orsakar detta också en skillnad i teckenförklaringen i layouten.

Du kan hantera detta genom att i redigera planbestämmelser för planen och kopiera bestämmelsen och sedan ändra index och ta bort variabeln (variabeln är inom klamrarna {.. ..} i etiketten).
