Kontroll av plangeometrier

Det finns ingen validering i GEOSECMA Fysisk planering som motsvarar den som görs vid leverans till NGP. Det innebär att du inte på förhand kan kontrollera att detaljplanen uppfyller alla krav som ställs av Lantmäteriet.

Däremot finns tre verktyg som du kan använda för att kontrollera detaljplanens geometrier. Genom att använda verktygen kan du på förhand identifiera potentiella brister som skulle kunna hindra en framtida leverans till NGP.

• Felinspektören - använd för att kontrollera överlappande och tomma ytor
• Analysera planreferenser - använd för att kontrollera att planbestämmelserna är kopplade till rätt ytor.
• Geometrigranskaren - använd för att undersöka om planen innehåller några flerdelade geoobjekt.

Felinspektören

Hur fungerar felinspektören? Felinspektören är ett verktyg som kan användas för att kontroller tre saker i en detaljplan:

1. Att ytorna ligger innanför angiven planområdesgräns.
2. Att planområdet är fyllt med användningsytor.
3. Att användningsytor inte överlappar varandra

För att felinspektören ska kunna fungera så måste planen valideras. Validering kan ske i:

• Aktuell utbredning : Den del av detaljplanen som syns i datavy.
• Angiven yta: Den yta eller ytor som är selekterade.

I felinspektören listas valideringsfel enligt punkt 1–3. Klass 1 indikerar vilken yta som felet finns i, medan klass 2 indikerar vad som orsakat felet.  

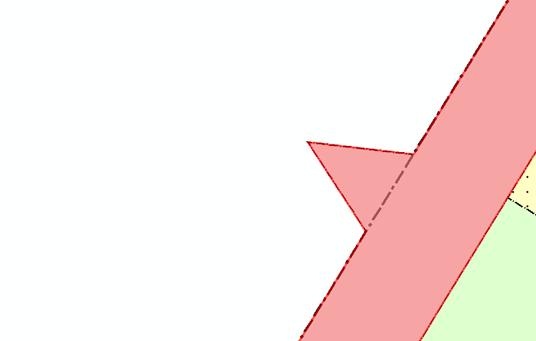

Exempel 1: Alla ytor ska ligga inom planområdesgränsen

Alla ytor måste ligga inom planområdet. När en användningsyta och/eller egenskapsyta överskrider planområdesgränsen markeras hela användningsytan och/eller egenskapsytan i rött. Felet indikerar i detta fall på att något är fel med användningsytan (klass 1), vilket har orsakats av ytan för planområdet (klass 2).

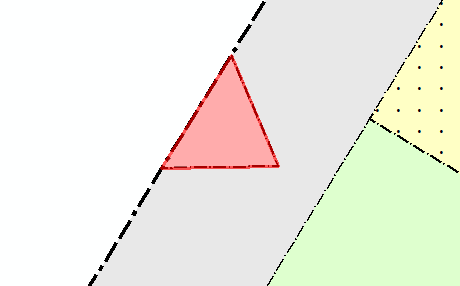

Exempel 2: Planområdet måste fyllas av användningsytor

Planområdet måste fyllas av användningsytor. Därför kan inte ytor inom planområdet vara ”tomma”. Felet uttrycks i form av att den tomma ytan rödmarkeras. I regelbeskrivningen får du veta att felet finns i planområdets yta (klass 1) och är orsakat av användningsytan (klass 2).

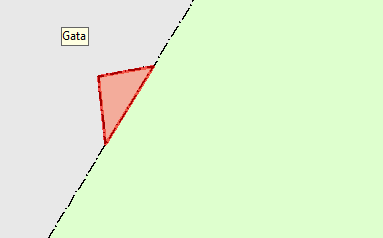

Exempel 3: Användningsytor får inte överlappa varandra

Användningsytor får inte överlappa varandra. Detta typ av fel redovisas med regeltypen ”får inte överlappa”.

För att möjliggöra en delad användning tillåts du i stället använda verktyget lägg till användningsbestämmelse.
Undantaget är användningsbestämmelser i 3D som ritas ut ovanpå användningsytor.

Analysera planreferenser

Verktyget analysera planreferenser används för att säkerställa att alla ytor (ytan för planområdet, användningsytor och egenskapsytor) i en detaljplan har en korrekt koppling till varandra. Exempelvis kan verktyget användas för att undersöka om en egenskapsyta ligger inom rätt användningsyta samt att given användningsyta har en korrekt koppling till det underliggande planområdet. Observera dock att verktyget inte kan hantera egenskapsbeteckningar.

Se guiden Åtgärda felaktiga planreferenser

Geometrigranskaren

Det primära användningsområdet för verktyget geometrigranskaren är att inspektera koordinater och höjder på ett eller flera objekt i kartan. Men verktyget kan även användas i andra syften – exempelvis för att söka efter fel i en detaljplan. Ett vanligt förekommande fel vid leverans till NGP är att geoobjekt i plankartan är flerdelade. Med hjälp av verktyget kan du identifiera flerdelade geoobjekt – exempelvis flerdelade ytor för planområden samt användnings- och egenskapsytor och flerdelade linjebestämmelser.

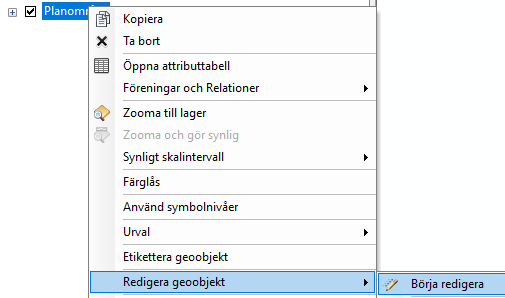

Arbetsflödet nedan visar hur verktyget kan användas i felsökningssyften:
