DWG-export

Förberedelser | Kör DWG-exporten | Validering

Sammanfattning

Denna sida beskriver arbetsflödet för att exportera VA-data från Gaida VA desktop till AutoCAD (DWG) via modulen Gaida DWG/DXF med hänsyn till kommunens CAD-standard. Processen säkerställer att rätt lager, block och symbologi följer med via export till DWG från Gaida VA.

Beskrivningen utgår ifrån att kunden har beställt och installerat modulen Gaida DWG/DXF i Gaidasystemet. Guiden tar upp förberedelser av konverteringstabell (.csv) och seed-fil (.dwg), kontroll av symbolik och blocknamn, körning av verktyget Exportera till CAD samt validering av resultat i AutoCAD. Beskrivningen är avsedd som en praktisk steg för steg handledning för Gaida-användare som behöver skapa DWG-filer som är kompatibla med kommunens ritningsmiljö.


Förberedelser

Steg

Kontrollera konverteringstabellen (.csv)

  1. Öppna filen i Excel och säkerställ att:
    • Kolumn C (_GaidaLAYERSYMBOLOGYVALUE) stämmer överens med symbologivärdena i Gaida desktop.
    • Kolumn G (CadType) stämmer överens med lagrets innehåll (INSERT för symboler, LWPOLYLINE för ledningar, TEXT för etiketter)
    • Kolumn K (Layer) stämmer överens med lagernamn i seed-filen.
    • Kolumn M (RefName) matchar exakt blocknamnen i seedfilen (.dwg).
    • Avgränsaren (komma eller semikolon) i CSV-filen motsvarar språkinställningen i Gaida desktop.
      Komma = engelska
      Semikolon = svenska

konverteringstabell

  1. Om blocknamn saknas eller inte stämmer:
    • Uppdatera i CSV-filen eller skapa/justera block i seedfilen.

Steg

Kontrollera seed-filen (.dwg)

Seed-filen definierar block (symboler), lagerfärger, lagernamn, textstilar och linjetyper.

  1. Säkerställ att:

    • Alla block som nämns i kolumn M i konverteringstabellen finns. Skriv ”i” eller ”insert” i CAD för att få upp blockbiblioteket. Skapa nya block vid behov och namnge dem på samma sätt som andra block (till exempel SV_XX)
    • Alla lagernamn stämmer överens med kolumn K (Layer).

      Du kan även skapa nya lager vid behov.

  2. Kontrollera att blocken har rätt rotationsläge och insättningspunkt.

Steg

Förbered data i Gaida Desktop

  1. Lägg till samtliga lager du vill exportera i ett nytt kartfönster.

  2. Kontrollera att varje lager visar rätt symbologi och att symbolvärdena matchar konverteringstabellen.

  3. Se till att etiketter är aktiverade om du vill exportera text.

    • Se till att det finns en rad i konverteringstabellen för varje etikettklass, se nedan.
      etiketter

Tillbaka till toppen >



Kör DWG-exporten

Steg

Välj objekt att exportera

  1. Se till att zoomnivån är bra så att etiketterna syns tydligt.

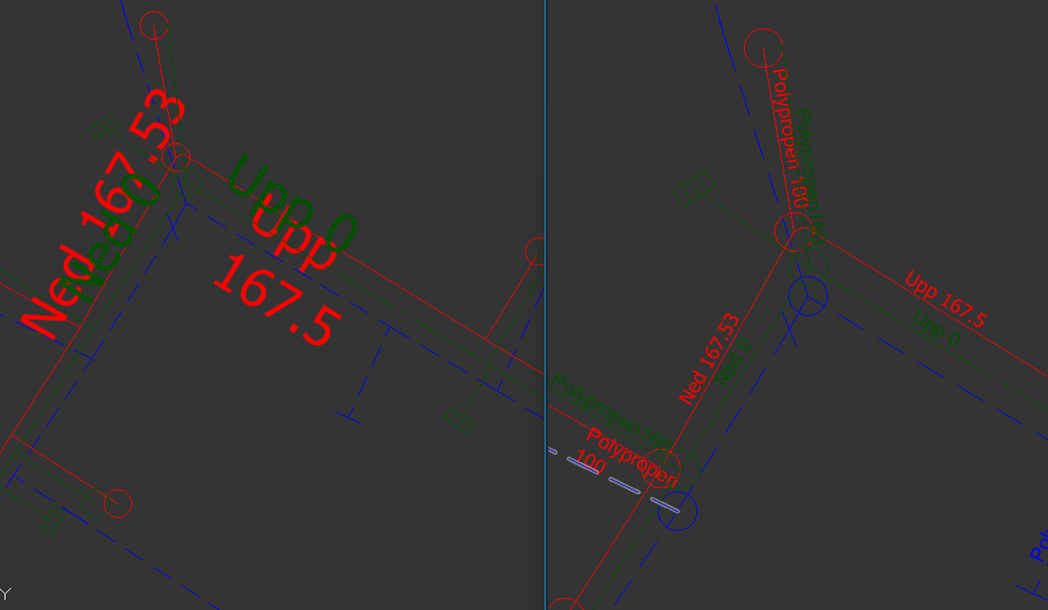

Utseendet på etiketterna baseras på zoomnivån, se exempel från exporterade CAD-filer nedan.

etiketter_cad

Steg

Öppna "Exportera till CAD"-verktyget

  1. Dela (Share) → Datautbyte (Data Exchange) → Exportera till CAD

Steg

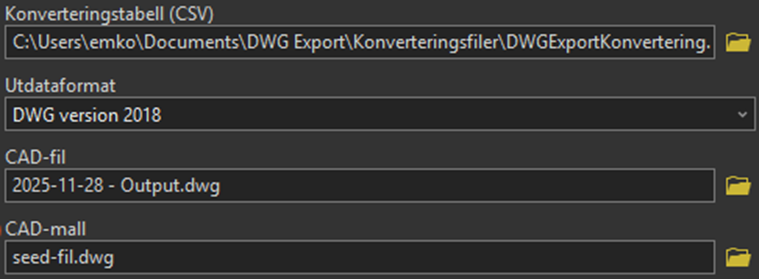

Fyll i parametrar och kör verktyget

  1. Konverteringstabell (CSV)

  2. Utdataformat

    • Detta ska vara DWG Version 2018

  3. CAD-fil (output-filen)

    • Ange sökväg och namn på din utgående DWG-fil.

  4. CAD-mall (seed-filen)

  5. Kontrollera ”Processing Extent”

    • Välj Current Display Extent om du endast vill exportera det som du har synligt i kartan.

parametrar

Tillbaka till toppen >



Validering

Steg

Validera den exporterade DWG-filen i AutoCAD

  1. Öppna filen och verifiera att:

    • Objekten ligger på rätt lager.
    • Objekten har korrekt färg.
    • Objekten har korrekt block/linjetyp.
    • Blocken insatts korrekt (till exempel ventiler)
    • Text och etiketter har rätt position, storlek, färg och rotation.
    • Koordinaterna stämmer.
    • Block roterade korrekt (om rotation används i data).
    • Enheter och skalning ser korrekta ut vid inläsning i CAD.

  2. Om block saknas:

    • Kontrollera RefName i konverteringstabellen.
    • Säkerställ att blocket finns i seed-filen.
    • Upprepa exporten vid behov efter justering.
